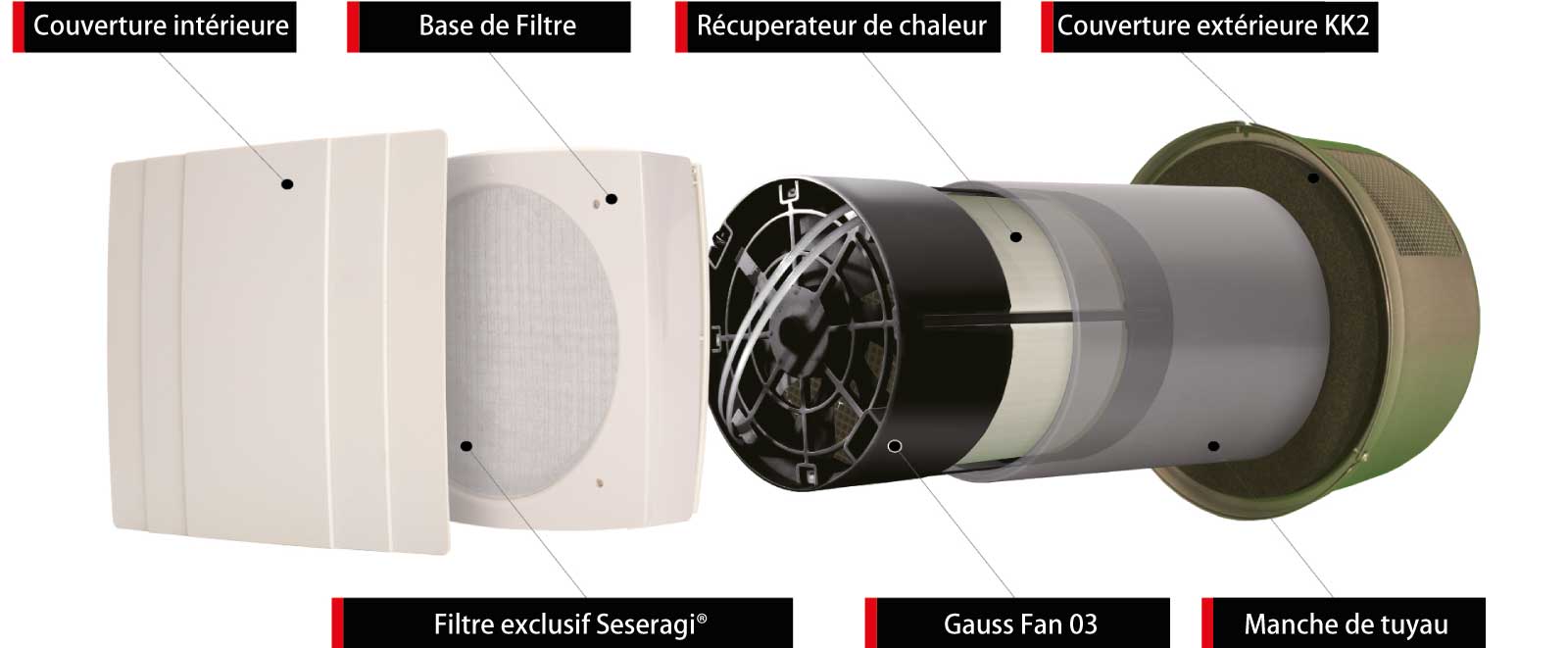

Le système de récupération de chaleur sans conduits "Seseragi®" fait constamment circuler de l'air propre, pour maintenir un environnement intérieur confortable, tout en contribuant à l'économie d'énergie par l'augmentation de l'efficacité de la climatisation.
1. Flux Sortant
En hiver, l'air vicié est ventilé vers l'extérieur en passant par le "Seseragi®". Pendant ce processus, l'énergie thermique de l'air est stockée dans l'élément de stockage de chaleur. En été, la fraîcheur de l'air climatisé est stockée dans l'élément de stockage de chaleur alors que toute pollution est expulsée.
2. Flux Entrant
Lorsque l'air froid hivernal passe à travers le "Seseragi®" dans la pièce, la chaleur stockée par l'élément de stockage de chaleur est transférée à l'intérieur, ce qui résulte en un flux d'air chaud et confortable. En été, l'air chaud et humide est refroidi par la fraîcheur précédemment stockée dans l'élément de stockage de chaleur, régulant ainsi les niveaux de la température et de l'humidité.
*Le système de ventilation "Seseragi®" alterne entre flux entrant et flux sortant toutes les 70 secondes. Ainsi, la température ambiante reste toujours confortable.
Spécification d'opération de "Seseragi®"
Le système de ventilation par récupération de chaleur sans conduit alterne entre le flux entrant et le flux sortant en inversant le sens de rotation des ventilateurs. Lors de l'échappement d'air, la chaleur et l’humidité sont accumulées dans l'élément de stockage et elles sont relâchées à l’intérieur lors de la ventilation. L'excellente maintenabilité et la facilité de nettoyage de l'élément de stockage de chaleur empêchent la diminution d'efficacité en raison de colmatage. Par conséquent, il n'y a pas une perte de pression et un apport d'air frais stable est garanti.
Cette animation n'est pas supportée sur Internet Explorer.
Veuillez utiliser un navigateur moderne supporté.
*Veuillez mettre votre téléphone en mode paysage.
70 sec
35 sec
17.5 sec
52.5 sec
Dans les 70 secondes qui suivent, la chaleur est libérée tout en alimentant la pièce en air frais.
Pendant les 70 premières secondes, l'air vicié est expulsé tandis que la chaleur est stockée.
"Seseragi®" Processus de ventilation (Récupération de chaleur)
Analyse de l'effet de climatisation par ventilation à échange thermique
Hiver
Système de ventilation général
Efficacité d'échange de température 0％
Avec les systèmes de ventilation générals, l'air froid de l'extérieur entre facilement dans la pièce. Pour lutter contre cette sensation désagréable, la température est augmenté.
La température près de l'ouverture baisse jusqu'à 6°C. La pièce n’est pas assez chauffée à 13°C et doit donc être réchauffer.
"Seseragi®"
Efficacité d'échange de température 93％！
L'échange de chaleur récupère jusqu'à 93% de la chaleur de l'air chauffé. C'est très convenable, puisque l'air est fourni à des températures proches de la température ambiante.
La baisse de température auprès de l'entrée d'air est seulement d’environ 1°C, alors que le reste de la pièce est stable à environ 19°C (66,2°F); une température confortable.
Été
Système de ventilation général
Efficacité d'échange de température 0％
Avec une ventilation générale, l'air chaud de l'extérieur entre librement dans la pièce. Sauf une climatisation constante permet de régler la température ambiante à des niveaux confortable.
L'air chaud entre furtivement résultant en une augmentation de la température qui atteint environ 33°C auprès de l'entrée d'air. La plupart de la pièce est inconfortablement à plus de 29°C, il est donc nécessaire d'augmenter les opérations de refroidissement.
"Seseragi®"
Efficacité d'échange de température 93％！
Avec la technologie d'échange de chaleur, il est possible de préserver 93% ou plus de la fraîcheur d'air. Par suite, l'air est fourni à des températures proches de la température ambiante.
Même auprès du "Seseragi®", l'air est à peine affecté par la chaleur extérieure et il est maintenu autour de 29°C . Le reste de la pièce est à environ 28°C et avec l'humidité appropriée, cela donne une sensation de confort.
Analyse des effets sur l'humidité par la ventilation à récupération de chaleur
Hiver
Système de ventilation général
Taux de récupération d'humidité 0％
L'air sec de l'extérieur pénètre à l'intérieur, assèche l'air ce qui peut causer des rhumes et des problèmes de la peau.
"Seseragi®"
Taux de récupération d'humidité 80％ ou plus！
Grâce au capteur d'humidité, le taux d'humidité approprié peut être transféré à l'entrée d'air, réduisant ainsi le besoin d'humidification.
Été
Système de ventilation général
De l'air chaud et humide pénètre dans la pièce tel qu'il est. Contrôler l'humidité est difficile et la nécessité de déshumidifier est élevé.
"Seseragi®"
L'humidité est ajustée grâce la récupération d'humidité et le capteur d'humidité.
Économiser sur ses factures
En introduisant un système de ventilation à récupération de chaleur, la
perte de chaleur interne due à la ventilation
peut être évité et l'énergie consommée pour le chauffage et la
climatisation peut être économisée.
Puisqu'il n'est pas nécessaire de faire circuler l'air dans toute la
maison à travers de longs conduits alimentés par l'électricité
comme dans le cas d'un système de ventilation avec conduits
traditionnel, la consommation d'énergie de
"Seseragi®" sera une "super" économie d'énergie.
Le grand avantage est que tout cela peut être réalisé
seulement par une structure sans conduit à faible résistance d'air.
◆Système de ventilation générale sans récupération de chaleur
Par exemple, en hiver, lorsqu’on utilise un système de ventilation
général sans récupération de chaleur,
le coût d'énergie pour un seul hiver sera
d'environ 470€.
◆Système de ventilation "Seseragi®" avec récupération de chaleur
Avec le "Seseragi®", il y a récupération de
chaleur avec une efficacité de 93%, le coût de chauffage sera
d'environ 148€。
Puisque 93% de la chaleur peut être récupérée.
Alors, vous pouvez
économiser environ 68%.
Analyse de la consommation d'énergie des systèmes à récupération de chaleur
24W
Ventilation général
Puisque la ventilation générale est une simple structure sans conduits, l'air peut facilement s'écouler mais l'efficacité du moteur AC est pauvre. La consommation d'énergie n'est pas aussi élevé que dans la méthode centrale, mais il n'y a pas d'échange thermique, donc le coût de la climatisation est important.
90W
Chauffage central
La ventilation par échange thermique centralisé est soumise à une haute résistance, puisqu'elle diffuse l'air à travers la maison par de longs conduits complexes. Comme la puissance est nécessaire pour pomper l'air dans chaque pièce, la consommation d'énergie augmente.
6.4W
![superbe gain d'énergie]()
"Seseragi®"
"Seseragi®" est la combinaison d'une structure sans conduits avec faible résistance à l'air et la dernière technologie de moteur CC avec une super économie d’énergie. La consommation est seulement 6,4 W/h dans une installation à 4 unités. Grâce à cette faible consommation, la facture d'électricité est seulement d'environ 4,08€ par an.
Si le coût d'énergie est réduit, mais le coût d'électricité liés au
fonctionnement du système de ventilation augmente...
On a rien fait.
| Model | Consommation de puissance | Temps d'utilisation annuel | Frais d'électricité | Facture d'électricité annuelle |
|---|---|---|---|---|
| "Seseragi®" (installation à 4 unités) | 0.0064kW | 8,760h | 0.20€/kWh |
0.0064kWx8760hx0.20€/kWh Fonctionnement normal (niveau de flux d'air 1)3.85€/an |
| Ventilation centrale |
90W
(prédiction) |
8,760h | 0.20€/kWh |
0.090kWx8760hx0.20€/kWh |
Refroidissement de l'air en mode purge nocturne pendant l'été
En été, la température extérieure peut être inférieure à celle de l'intérieur, surtout le matin ou le soir. Dans ce cas, il est possible de passer en mode de refroidissement par air extérieur ou en "mode de purge nocturne". pendent ce mode l'air extérieur froid est pris tel qu'il est puis, l'air chaud de l'intérieur est évacué pour diminuer la température ambiante. Le passage à ce mode de ventilation réduit la charge de refroidissement du climatiseur, économise de l'énergie et assure le confort de l'utilisateur.
Simulation d'économie d'énergie [À Hokkaido Asahikawa]
Tableau des paramètres de la simulation
| Pièces | Spécification d'isolation thermique | Surface de la pièce A［m²］ | Coefficient de pénétration de la chaleur U［W/m²K］ | Coefficient H［-］ | Perte de chaleur A · U · H ［W/K] | Coefficient de perte de chaleur Q［W/m²K] |
|---|---|---|---|---|---|---|
| Plafond | Mousse de polyuréthane 300mm | 62.11 | 0.11 | 1.0 | 6.865 | 0.049 |
| Mur extérieur | GW16K 105mm + Panneau EPS 50mm | 110.59 | 0.27 | 1.0 | 29.599 | 0.210 |
| Mur extérieur B | GW16K 105mm + Panneau EPS 50mm | 0.00 | 0.27 | 1.0 | 0.000 | 0.000 |
| Zone du sol | GW16K 25mm + Panneau EPS 50mm | 23.88 | 0.32 | 1.0 | 7.678 | 0.055 |
| Zone du sol B | GW16K 25mm + Panneau EPS 50mm | 0.00 | 0.32 | 1.0 | 0.000 | 0.000 |
| Sol | Rigid urethane foam 120mm | 54.26 | 0.27 | 0.7 | 10.376 | 0.074 |
| Sol B | HGW16K 180mm | 62.11 | 0.26 | 0.7 | 11.164 | 0.079 |
| Base | EPS board 75mm | - | - | 1.0 | 33.212 | 0.236 |
| Base B | EPS board 75mm | - | - | 1.0 | 0.000 | 0.000 |
| Ouverture | - | 40.25 | - | 1.0 | 187.148 | 1.329 |
| Ventilation | Fréquence de ventilation 0,5 fois (91% de ventilation à échange thermique) | 338.14 | - | 1.0 | 15.181 | 0.108 |
| Espace du sol considérable | - | 140.82 | - | 1.0 | - | - |
| Maison entière | 301.223 | 2.139 | ||||
Tableau des résultats de la simulation (Cas d'une ventilation normale)
| 0 | Maison entière | par 1m² |
|---|---|---|
| Coefficient de perte de chaleur［W/K] | 345.21 | 2.45 |
| Coefficient d'acquisition du rayonnement solaire en été［-］ | 19.195 | 0.075 |
| Consommation annuelle d'énergie de chauffage/refroidissement | Chauffage | Refroidissement | Chauffage et refroidissement totaux | |||
|---|---|---|---|---|---|---|
| Maison entière | par 1m² | Maison entière | par 1m² | Maison entière | par 1m² | |
| Quantité de chaleur［kWh］ | 25,624 | 182.0 | 142 | 1.0 | 25,766 | 183.0 |
| La consommation d'électricité［kWh/㎡］ | 10,249 | 72.8 | 28 | 0.2 | 10,278* | 73.0 |
| CO² généré［㎏］ | 4,909 | 34.9 | 4923.1 | 35.0 | 9833 | 69.8 |
*Consommation annuelle d'énergie par 1m² de surface du sol
Tableau des résultats de la simulation (lors de l'utilisation du "Seseragi®")
| 0 | Maison entière | par 1m² |
|---|---|---|
| Coefficient de perte de chaleur［W/K] | 301.22 | 2.14 |
| Coefficient d'acquisition du rayonnement solaire en été［-］ | 19.195 | 0.075 |
| Consommation annuelle d'énergie de chauffage/refroidissement | Chauffage | Refroidissement | Chauffage et refroidissement totaux | |||
|---|---|---|---|---|---|---|
| Maison entière | par 1m² | Maison entière | par 1m² | Maison entière | par 1m² | |
| Quantité de chaleur［kWh］ | 20,724 | 147.2 | 334 | 2.4 | 21,057 | 149.5 |
| La consommation d'électricité［kWh/m²］ | 8,289 | 58.9 | 67 | 0.5 | 8,356* | 59.3 |
| CO² généré［㎏］ | 3,971 | 28.2 | 4002.6 | 28.4 | 7973 | 56.6 |
*Consommation annuelle d'énergie par 1m² de surface du sol
La simulation des effets d'économie d'énergie de "Seseragi®" a prouvé une
économie totale de
1,922kWh/m² de
consommation d'électricité par mètre carré de surface utile.
Graphes de simulation mensuels
Ventilation normale
| 0 | Janvier | Février | Mars | Avril | Mai | Juin | Juillet | Août | Septembre | Octobre | Novembre | Décembre | Total |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Chauffage DD［°C・jour］ | 641.66 | 559.63 | 464.02 | 255.34 | 94.33 | 25.14 | 3.06 | 1.80 | 20.89 | 134.33 | 324.34 | 568.16 | 3092.71 |
| Pourcentage de chaque mois［％］ | 20.75 | 18.10 | 15.00 | 8.26 | 3.05 | 0.81 | 0.10 | 0.06 | 0.68 | 4.34 | 10.49 | 18.37 | 100.00 |
| Refroidissement DD［°C・jour］ | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 3.20 | 9.21 | 2.09 | 0.00 | 0.00 | 0.00 | 0.00 | 14.50 |
| Pourcentage de chaque mois［％］ | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 22.07 | 63.52 | 14.41 | 0.00 | 0.00 | 0.00 | 0.00 | 100.00 |
| Consommation de pétrole［ℓ］ | 607.9 | 530.2 | 439.6 | 241.9 | 89.4 | 23.8 | 2.9 | 1.7 | 19.8 | 127.3 | 307.3 | 538.2 | 2929.9 |
| Énergie de chauffage［kWh］ | 5316.3 | 4636.6 | 3844.5 | 2115.5 | 781.5 | 208.3 | 25.3 | 14.9 | 173.1 | 1113.0 | 2687.2 | 4707.3 | 25623.6 |
| Énergie de refroidissement［kWh］ | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 41.3 | 119.0 | 27.0 | 0.0 | 0.0 | 0.0 | 0.0 | 187.3 |
Consommation d'énergie du mois de Janvier
5316kWh
"Seseragi®"
| 0 | Janvier | Février | Mars | Avril | Mai | Juin | Juillet | Août | Septembre | Octobre | Novembre | Décembre | Total |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Chauffage DD［°C・jour］ | 612.90 | 533.64 | 435.17 | 228.25 | 76.24 | 17.90 | 1.56 | 0.67 | 13.01 | 111.09 | 296.76 | 539.40 | 2866.59 |
| Pourcentage de chaque mois［％］ | 21.38 | 18.62 | 15.18 | 7.96 | 2.66 | 0.62 | 0.05 | 0.02 | 0.45 | 3.88 | 10.35 | 18.82 | 100.00 |
| Refroidissement DD［°C・jour］ | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 7.94 | 17.41 | 9.96 | 0.86 | 0.00 | 0.00 | 0.00 | 36.17 |
| Pourcentage de chaque mois［％］ | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 21.95 | 48.13 | 27.54 | 2.38 | 0.00 | 0.00 | 0.00 | 100.00 |
| Consommation de pétrole［ℓ］ | 506.6 | 441.1 | 359.7 | 188.7 | 63.0 | 14.8 | 1.3 | 0.5 | 10.8 | 91.8 | 245.3 | 445.9 | 2369.6 |
| Énergie de chauffage［kWh］ | 4430.9 | 3857.9 | 3146.0 | 1650.1 | 551.2 | 129.4 | 11.3 | 4.8 | 94.1 | 803.1 | 2145.4 | 3899.5 | 20723.6 |
| Énergie de refroidissement［kWh］ | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 74.4 | 163.1 | 93.3 | 8.1 | 0.0 | 0.0 | 0.0 | 338.8 |
Consommation d'énergie du mois de Janvier
4430kWh
Économies annuelles de "Seseragi®"
On peut constater que "Seseragi®" permet
d’économiser l’énergie
jusqu'à environ 20% si on
considère les coûts de chauffage et d'électricité.
Écart d'économie
d'électricité
-882,89€
Chauffage /
Facture d'électricité
[0.18€/1kWh]
Simulation d'économie d'énergie[À Tokyo]
Tableau des paramètres de la simulation (Cas d'une ventilation normale)
| Pièces | Spécification d'isolation thermique | Surface de la pièce A［m²］ | Coefficient de pénétration de la chaleur U［W/m²K］ | Coefficient H［-］ | Perte de chaleur A・U・H・［W/K] | Coefficient de perte de chaleur Q［W/m²K] |
|---|---|---|---|---|---|---|
| Plafond | Mousse phénolique haute performance 200mm | 47.67 | 0.11 | 1.0 | 5.118 | 0.052 |
| Mur extérieur | Mousse phénolique haute performance 90＆45mm | 143.22 | 0.27 | 1.0 | 38.666 | 0.395 |
| Zone du sol | Mousse phénolique haute performance 25＆45mm | 9.18 | 0.27 | 1.0 | 2.497 | 0.026 |
| Base | Mousse phénolique haute performance 100mm | - | - | 1.0 | 21.698 | 0.222 |
| Ouverture | - | 35.90 | - | 1.0 | 24.442 | 0.250 |
| Ventilation | Fréquence de ventilation 0.6 fois | 282.36 | - | 1.0 | 59.296 | 0.607* |
| Espace du sol considérable | - | 97.77 | - | 1.0 | - | - |
| Maison entière | 151.717 | 1.552 | ||||
*Coefficient de perte de chaleur en ventilation
| Consommation annuelle d'énergie de chauffage/refroidissement | Chauffage | Refroidissement | Chauffage/refroidissement totaux | |||
|---|---|---|---|---|---|---|
| Maison entière | par 1m² | Maison entière | par 1m² | Maison entière | par 1m² | |
| Quantité de chaleur［kWh］ | 7301.2 | 74.7 | 4816.7 | 49.3 | 12117.9 | 124.0 |
| Consommation d'électricité［kWh/m²］ | 3650.6 | 37.4 | 1605.6 | 16.4 | 5256.2* | 53.8 |
| CO² généré［㎏］ | 1233.9 | 12.6 | 542.7 | 5.6 | 1776.5 | 18.2 |
*Consommation annuelle totale d'électricité par m² de surface du sol
Tableau de paramètres/résultat de la simulation (avec "Seseragi®")
| Pièces | Spécification d'isolation thermique | Surface de la pièce A［m²］ | Coefficient de pénétration de la chaleur U［W/m²K］ | Coefficient H［-］ | Perte de chaleur A・U・H・［W/K] | Perte de chaleur coefficient Q［W/m²K] |
|---|---|---|---|---|---|---|
| Plafond | Mousse phénolique haute performance 200mm | 47.67 | 0.11 | 1.0 | 5.118 | 0.052 |
| Mur extérieur | Mousse phénolique haute performance 90＆45mm | 143.22 | 0.27 | 1.0 | 38.666 | 0.395 |
| Zone du sol | Mousse phénolique haute performance 25＆45mm | 9.18 | 0.27 | 1.0 | 2.497 | 0.026 |
| Base | Mousse phénolique haute performance 100mm | - | - | 1.0 | 21.698 | 0.222 |
| Ouverture | - | 35.90 | - | 1.0 | 24.442 | 0.250 |
| Ventilation | Fréquence de ventilation 0.6 fois | 282.36 | - | 1.0 | 59.296 | 0.150* |
| Espace du sol considérable | - | 97.77 | - | 1.0 | - | - |
| Maison entière | 151.717 | 1.552 | ||||
*Perte de chaleur coefficient 0.45W/m²K reduction
| Consommation annuelle d'énergie de chauffage/refroidissement | Chauffage | Refroidissement | Chauffage et refroidissement totaux | |||
|---|---|---|---|---|---|---|
| Maison entière | par 1m² | Maison entière | par 1m² | Maison entière | par 1m² | |
| Quantité de chaleur［kWh］ | 4068.7 | 41.6 | 1994.5 | 20.4 | 6063.2 | 62.0 |
| Consommation d'électricité［kWh/m²］ | 2034.4 | 20.8 | 664.8 | 6.8 | 2699.2* | 27.6 |
| CO² généré［㎏］ | 687.6 | 7.0 | 224.7 | 2.3 | 912.3 | 9.3 |
*Consommation annuelle d'énergie par m² de surface du sol
La simulation des effets d'économie d'énergie de "Seseragi®" a prouvé une
économie totale de
2,557 kWh/m² de
consommation d'électricité par mètre carré de surface utile.
Tokyo a beaucoup d'autres coûts de climatisation à part le chauffage!!
Simulation mensuelle
Ventilation normale
| 0 | Janvier | Février | Mars | Avril | May | Juin | Juillet | Août | Septembre | Octobre | Novembre | Décembre | Total |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Heating DD［°C・jour］ | 265.79 | 237.54 | 149.99 | 44.56 | 6.41 | 0.04 | 0.00 | 0.00 | 0.00 | 7.39 | 76.08 | 183.37 | 971.17 |
| Percentage of each month［％］ | 27.37 | 24.46 | 15.44 | 4.59 | 0.66 | 0.00 | 0.00 | 0.00 | 0.00 | 0.76 | 7.83 | 18.88 | 100.00 |
| Cooling DD［°C・jour］ | 0.00 | 0.00 | 0.00 | 2.17 | 23.52 | 62.99 | 173.45 | 194.22 | 114.88 | 14.64 | 0.28 | 0.00 | 585.95 |
| Percentage of each month［％］ | 0.00 | 0.00 | 0.00 | 0.37 | 4.01 | 10.75 | 29.90 | 33.15 | 19.60 | 2.50 | 0.05 | 0.00 | 100.00 |
| Kerosene consumption［ℓ］ | 228.5 | 204.2 | 128.9 | 38.3 | 5.5 | 0.0 | 0.0 | 0.0 | 0.0 | 6.4 | 65.4 | 157.6 | 834.8 |
| Heating energy［kWh］ | 1998.2 | 1785.8 | 1127.6 | 335.0 | 48.2 | 0.3 | 0.0 | 0.0 | 0.0 | 55.5 | 572.0 | 1378.6 | 7301.2 |
| Cooling energy［kWh］ | 0.0 | 0.0 | 0.0 | 17.9 | 193.2 | 517.6 | 1425.4 | 1596.0 | 944.0 | 120.3 | 2.3 | 0.0 | 4816.7 |
Janvier consumption
energy 1998kWh
"Seseragi®"
| 0 | Janvier | Février | Mars | Avril | Mai | Juin | Juillet | Août | Septembre | Octobre | Novembre | Décembre | Total |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Chauffage DD［°C・jour］ | 296.47 | 265.11 | 176.53 | 56.43 | 8.68 | 0.06 | 0.00 | 0.00 | 0.00 | 10.17 | 92.55 | 211.40 | 1117.41 |
| Pourcentage de chaque mois［％］ | 26.53 | 23.73 | 15.80 | 5.05 | 0.78 | 0.01 | 0.00 | 0.00 | 0.00 | 0.91 | 8.28 | 18.92 | 100.00 |
| Refroidissement DD［°C・jour］ | 0.00 | 0.00 | 0.00 | 0.00 | 11.4 | 42.00 | 140.83 | 159.70 | 87.70 | 5.08 | 0.00 | 0.00 | 14.50 |
| Pourcentage de chaque mois［％］ | 0.00 | 0.00 | 0.00 | 0.00 | 2.57 | 9.47 | 31.76 | 36.02 | 19.78 | 1.15 | 0.00 | 0.00 | 100.00 |
| Consommation de pétrole［ℓ］ | 123.4 | 110.4 | 73.5 | 23.5 | 3.6 | 0.0 | 0.0 | 0.0 | 0.0 | 4.2 | 38.5 | 88.0 | 465.2 |
| Énergie de chauffage［kWh］ | 1079.5 | 965.3 | 642.8 | 205.5 | 31.6 | 0.2 | 0.0 | 0.0 | 0.0 | 37.0 | 337.0 | 769.8 | 4068.7 |
| Énergie de refroidissement［kWh］ | 0.0 | 0.0 | 0.0 | 0.0 | 50.9 | 187.5 | 628.8 | 713.1 | 391.6 | 22.7 | 0.0 | 0.0 | 1994.5 |
Consommation d'énergie
du mois de Janvier 1079kWh
Économies annuelles de "Seseragi®"
On peut constater que "Seseragi®" permet
d’économiser l’énergie
jusqu'à environ 50％ si on
considère les coûts de chauffage et d'électricité.
Écart d'économie
d'électricité
-1.096,27€
Chauffage /
Facture d'électricité
[0.18€/1kWh]
Analyse de l'élément de stockage de chaleur
L'élément de stockage de chaleur de "Seseragi®"
【semi-permanent】Élément de stockage de chaleur en céramique
La différence de température entre l'élément de stockage de chaleur et l'air qui passe à l'intérieur est de 2 à 3°C ou moins dans les autres parties grâce à la fonctionnalité d'alternance du ventilateur de "Seseragi®". Puisque la différence de température est négligeable, il n'atteint pas le point de rosée et la condensation ne se fait pas.
Élément de stockage de chaleur d'un système de ventilation à conduits
【Consommable】Élément échangeur de chaleur en papier
Dans le cas d’un système de ventilation à échangeur de chaleur à conduit, l’élément de stockage de chaleur est semblable à un papier carton; une structure en papier fin multicouche. L’air qui circule traverse chaque couche, où s'effectuent les échanges de la température et de l'humidité.
À ce moment, puisque tl y aura une intersection directe entre l'air intérieur et l'air extérieur, une grande différence de température se produit. L’air chaud se refroidit rapidement, tombe en dessous du point de rosée et la condensation se produit.
la condensation se produit à cause la différence de température entre l'air intérieur et l'air extérieur qui atteint 20°C.
La saleté, telle que la poussière encrasse facilement le carton à cause de sa structure. Suite à la différence de température, la condensation se produit, ce qui cause, la formation de moisissures. Comme le matériau est du papier, les moisissures risquent de se propager.
Problèmes sanitaires des systèmes de ventilation à échangeur de chaleur à conduits
"Seseragi®"
Les différentes unités du "Seseragi®" sont installées séparément et donc ne faient pas circuler de l'air vicié à travers la maison entière.
Duct heat exchange ventilation
Avec le système de ventilation central à échange de chaleur, lors du passage à travers l'élément de stockage de chaleur, le flux d’air entrant et celui sortant circulent dans la maison entière, y compris la toilette et la salle de bain,
Figure
Magnification du microscope
Chaleur
Humidité
Saleté
Mauvais odeur
Avec la vapeur d’eau, l’air vicié contenant des éléments toxiques tels
que l’odeur de toilette, les COV et le CO2 va également retourner dans
la pièce avec l’air entrant à travers le filtre en papier. Il y a aussi
une fuite d'air entre l'alimentation et l'échappement d'air. Il est
indiqué dans le facteur de correction de l'efficacité de l'échange
thermique
et on peut constatee qu'il y a une fuite de 10% dans la plupart des
produits (facteur de correction de 0,9).
Maintenance
Conçu pour une maintenance facile
Une ventilation prorpe et confortable nécessite une maintenance
régulière. "Seseragi®" est conçu pour une
maintenance facile ,
alors la responsabilité du client est réduite. Ainsi, on obtient un
système de ventilation hygiénique et économique.
Le "Seseragi®" est installé sur un mur, alors l'unité de ventilation peut être facilement enlevée.
Le nouveau ventilateur "Gauß Fan 03" du "Seseragi®" est complètement étanche
(conforme à IP 68). L'élément de stockage
en céramique ainsi que le ventilateur sont entièrement lavables.
Lavage à 40°C maximum
Dans le cas d'un système de ventilation à conduits, la maintenance de
la conduite du plafond ne peut être effectuée que par un
spécialiste.
Même si seul le filtre est remplacé, s'il reste de la moisissure et de
la poussière à l’intérieur des canaux et du ventilateur, cela va
causer la circulation de l’air sale dans la maison, entraînant des
problèmes d’hygiène.
L'entretien est un fardeau sanitaire et financier.
L'intérieur des canaux
La poussière et la moisissure s'accumulent à l'intérieur des canaux de conduite et sur les ailes du ventilateur.Le remplacement de l'élément d'échange thermique est relativement facile, mais ce n'est pas le cas pour les canaux de conduites et les petites ailes du ventilateur. Même si l'élément d'échange de chaleur est remplacé, la moisissure persiste et il est impossible de nettoyer parfaitement les canux de conduite.
Désodorisants・Pollen・PM2.5
"Seseragi®"
Avec "Seseragi®" qui est équipé d'un filtre à air haute performance, 98% du pollen peut être éliminés. La texture si fine des filtres empêche la pénétration de la poussière, de la moisissure et même du pollen.
Ventilation générale
Avec les systèmes de ventilation standards, le filtre laisse passer le pollen et la poussière.
Filtre à air haute performance et PM2.5
le "Seseragi®" est équipé d'un filtre
désodorisant qui élimine 98% des particules de pollen fines. Ce filtre a
une structure de deux couches,
permettant de purifier l'air en deux étapes: D'abord, les particules de
poussière sont extraites de l’air par un filtre de moyenne performance.
La 2ème couche élimine ensuite
les particules de pollen avec un filtre d'haute performance. Par
conséquence, la durée de vie du filtre haute performance est
considérablement améliorée,
et la quantité de pollen, PM2.5 et autres particules indésirables peut
être considérablement réduite à fin de maintenir un environnement d'air
propre et sain.

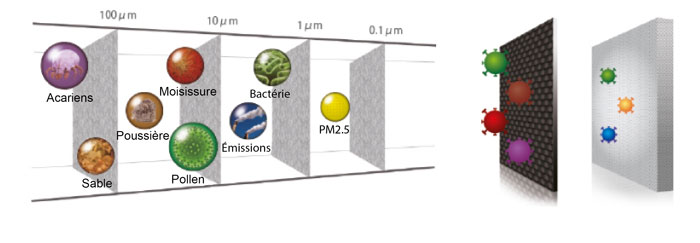

◆Particules de poussière typiques
Poussière
Pollen
Moisissure
Poils des animaux
Éliminations et cadavres des acariens
PM2.5
Élimination de plus de 99% des substances nocives
Filtre haute performance de "Seseragi®"
Le filtre de stérilisation des virus utilise les produits de Nikki
Universal Co., Ltd.
Cliquez ici pour plus de détails
https://www.n-u.co.jp/jp/products/enzymefilter/
Nouveau modèle depuis mai 2019
◆Filtre de stérilisation des virus
Exemples de particules qui peuvent être capturées
Poussière
Pollen
Spore de moisissure
Tique les carcasses et les excréments
Poils d'animaux, etc.
Virus
◆Filtre de stérilisation des virus + PM2.5
Exemples de particules qui peuvent être capturées
Poussière
Pollen Haute efficacité
Spore de moisissure
Tique les carcasses et les excréments
Poils d'animaux, etc.
PM2.5
Virus
◆Filter à pollen et particules fines PM2.5
Protection contre
Poussière
Pollen
Moisissure
Éliminations et cadavres des acariens
Poils des animaux
PM2.5
◆Filtre standard inclus
Protection contre
Poussière
Versions précédentes
◆Filter de désodorisation
Protection contre
Poussière
Pollen
Moisissure
Éliminations et cadavres des acariens
Poils des animaux
Bacteries
Émissions
◆Filter à pollen et particules fines PM2.5
Protection contre
Poussière
Pollen
Moisissure
Éliminations et cadavres des acariens
Poils des animaux
PM2.5
◆Filtre antibactérien
Protection contre
Poussière
Pollen
Moisissure
Éliminations et cadavres des acariens
Poils des animaux
Bacteries
◆Filtre standard inclus
Protection contre
Poussière
Boutique
Vous pouvez choisir le filtre le plus approprié en fonction de l'environnement de votre maison.
Plus d'espace libre à la maison
Les systèmes à conduit consomme de l'espace.
Le "Seseragi®" vous permet libérer de l'espace!
Le système de ventilation à conduit prend beaucoup d'espace pour
l'installer. De plus, il lui faut de haute puissance pour faire circuler
l'air dans chaque pièce,
ce qui entraîne des restrictions relatives à l'emplacement
d'installation, telles que "Nous ne pouvons pas l'installer dans la
chambre à coucher".
Ainsi, lors de la planification de la conception d’une maison, l’espace
n’est pas le seul facteur limitant.
Le "Seseragi®" ne pose pas le problème
d'emplacement d'installation. Idéal pour les petites maisons et
rénovations.
Gamme de "Seseragi®"
Unité de ventilateur
Gauss Fan GF03
Efficacité de l'échange de chaleur
93%
Flux d'air
(Fonction turbo)
80m³/h
Consommation d'énergie
(MAX)
1.6W/h
Consommation d'énergie spécifique
0.04W/m³・ｈ
Frais d'électricité par unité
(1kWh＝0.25$)
1.32$
Élément de stockage de chaleur
Honeycomb
type de cartouche
Heat storage element diameter
150⌀
Longueur de l'élément de stockage de chaleur
150mm
Epaisseur correspondante au mur extérieur
（KK2）
110~380mm
Forme du tube de la gaine extérieure/p>
165mm
Longueur de la gaine
400mm
