"Seseragi®" - Dezentrales Lüftungssystem mit
Wärmerückgewinnung.
Stets angenehmes Raumklima, ohne aufwendige Verrohrung.
Hygienisch und stromsparend.
1. Abluftbetrieb
WINTER
Verbrauchte Luft wird über einen keramischen Wärmespeicher
abgeführt. Die Wärme bleibt im "Seseragi®"
gespeichert.
SOMMER
Die Abluft kühlt den Wärmespeicher. Die Energie bleibt im
Wärmespeicher erhalten.
2. Zuluftbetrieb
WINTER
Die kalte Außenluft wird durch die im Wärmespeicher gespeicherte
Abwärme erwärmt und mit annähernd derselben Temperatur wie der
Raumluft dem Raum wieder zugeführt.
SOMMER
die heiße Außenluft wird im Wärmespeicher des "Seseragi®" gekühlt und dem Raum
zugeführt. Die Raumtemperatur bleibt auf
einem angenehmen Niveau.
*Das "Seseragi®" Belüftungssystem wechselt alle 70 Sekunden zwischen Zu- und Abluft. Dieser Prozess sorgt für ein dauernd angenehmes Raumklima.

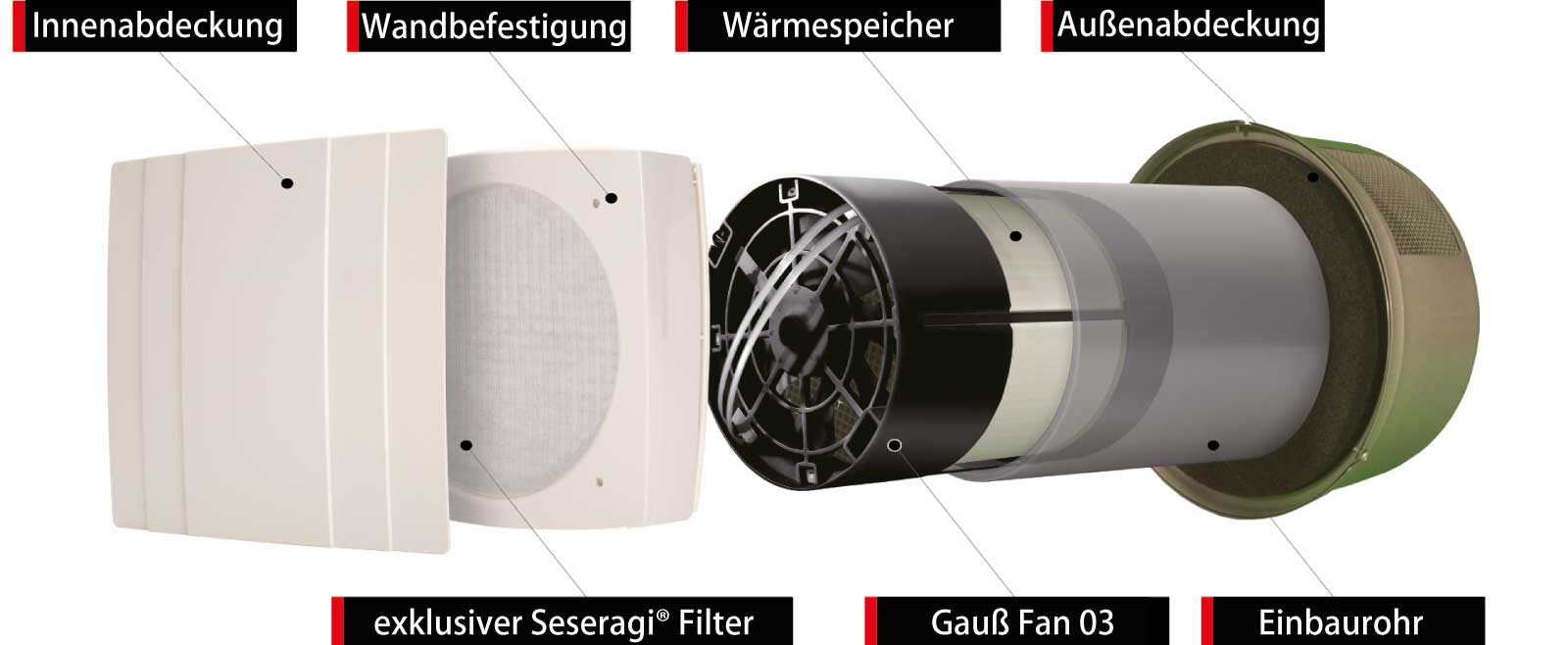

Komponenten des Seseragi®
Das leitungsfreie, wärmerückgewinnende Ventilationssystem wechselt immer wieder zwischen Zu- und Abluft, indem die Rotation des Lüfters umgekehrt wird. Während des Abluftvorgangs wird Wärme und Feuchtigkeit im Wärmespeicher gesammelt und mit der Zuluft in den Raum gelassen. Die simple Instandhaltung und Einfachheit in Sachen Reinigung verhindern einen Effizienzverlust verursacht durch Verstopfung. So wird die ständige Versorgung mit Frischluft garantiert.
Diese Animation kann im Internet Explorer nicht angesehen werden.
Bitte nutzen Sie einen aktuellen Browser.
*Bitte drehen Sie ihr Handy in den Landschaftsmodus.
70 Sek
35 Sek
17.5 Sek
52.5 Sek
Im nächsten 70 Sekunden Intervall wird die gespeicherte Wärme mit der einströmenden frischen Außenluft freigegeben.
Im ersten 70 Sekunden Intervall wird abgestandene Luft ausgestoßen, während ihre Wärme bewahrt wird.
"Seseragi®" Ventilationsprozess (Wärmerückgewinnung)
Effekte auf Klimatisierung
Winter
Herkömmliches Ventilationssystem
Wärmerückgewinnung 0%
Bei herkömmlichen Ventilationssystemen kann kalte Außenluft ungehindert eindringen. Um dem entgegenzuwirken, heizen die Leute mehr.
Die Temperatur nahe des Einlasses fällt auf kalte 6°C. Der restliche Raum ist mit 13°C auch nicht warm genug und muss geheizt werden.
"Seseragi®"
Wärmerückgewinnung 93%!
Bis zu 93% der Wärme wird zurückgewonnen. Luft wird bei nahezu normaler Raumtemperatur eingelassen.
Das Temperaturgefälle am Einlass ist nur ca. 1°C, während der restliche Raum ausgeglichen bei komfortablen ~19°C ist.
Sommer
Herkömmliches Ventilationssystem
Wärmerückgewinnung 0%
Bei herkömmlichen Ventilationssystemen kann heiße Außenluft ungehindert eindringen. Nur andauernde Klimatisierung kann die Temperatur auf ein angenehmes Niveau regulieren.
Heiße Luft dringt ungehindert ein und erreicht eine Temperatur von bis zu 33°C nahe des Einlasses. Der Rest des Raumes ist meist bei unangenehmen 29°C.
"Seseragi®"
Wärmerückgewinnung 93%!
Durch wärmerückgewinnender Technologie kann ~93% der Kühle bewahrt werden. Luft wird bei angenehmer Temperatur zugeführt.
Selbst in der Nähe des Einlasses ist die Luft kaum von der äußeren Hitze betroffen und konstant bei ~29°C. Der restliche Raum ist bei ~28°C. Komfortabel, falls mit der richtigen Luftfeuchtigkeit kombiniert.
Effekte auf Luftfeuchtigkeit
Winter
Herkömmliches Ventilationssystem
Feuchtigkeitsrückgewinnung 0%
Trockene Außenluft trocknet die Innenluft aus, was zu Erkältungen und Hautirritationen führen kann.
"Seseragi®"
Feuchtigkeitsrückgewinnung über 80%!
Mithilfe Feuchtigkeitssensors kann die angemessene Feuchtigkeit auf die Zuluft übertragen werden und somit der Befeuchtungsbedarf reduziert werden.
Sommer
Herkömmliches Ventilationssystem
Stickige, heiße Luft dringt ungehindert ein und erhöht somit den Entfeuchtungsbedarf.
"Seseragi®"
Ein Sensor ermöglicht bequeme Feuchtigkeitsregulierung.
Energiekostenreduzierung
Durch das Installieren eines wärmerückgewinnenden Ventilationssystems können Verluste innerer Wärme minimiert werden und somit Strom für Klimatisierung eingespart werden. Es ist ökonomischer als ein Ventilationssystem mit Anschlüssen, da nicht die Not besteht, Luft durch lange Röhren zu pumpen, was einiges an Strom verbraucht. Verführerisch, dass all dies allein durch das Einsetzen eines anschlussfreien Systems mit geringem Luftwiderstand realisiert werden kann.
◆Herkömmliches Ventilationssystem (Typ 3) ohne Wärmerückgewinnung
Im Winter beispielsweise, bei Benutzung eines herkömmlichen Ventilationssystems ohne Wärmerückgewinnung, werden die Heizkosten für einen Winter ca. 470€ betragen.
◆"Seseragi®" mit Wärmerückgewinnung
Das "Seseragi®" betreibt Wärmerückgewinnung mit
einer Effizienz von 93%, was die Kosten auf
ca. 150€ senkt, da 93% der
Wärme wiederverwendet werden kann.
Sie sparen also ca. 68%.
Analyse des Stromverbrauchs
24W
Herkömmliches Ventilationssystem
Herkömmliche Ventilationssysteme haben eine simple, anschlussfreie Bauart, was Luft ermöglicht, einfach zu strömen. Jedoch ist die Effizienz des AC Motors gering. Der Stromverbrauch ist zwar nicht so hoch wie bei der zentralen Ventilation, doch können Kosten für Klimatisierung aufgrund des Mangels an Wärmerückgewinnung signifikant sein.
90W
Zentrales Ventilationssystem
Zentrale Ventilationssysteme haben ein hohes Maß an Belastung auf ihren langen, komplexen Anschlüssen, da es nötig ist, Luft unter hohem Widerstand durch das gesamte Haus zu pumpen. Die hierfür benötigte Energie ist hoch, wodurch der Stromverbrauch dementsprechend hoch ist.
6.4W
"Seseragi®"
Das "Seseragi®" ist eine Kombination aus einer anschlussfreien Bauart mit geringem Luftwiderstand und der modernsten, stromsparenden DC Motortechnologie. Der Stromverbrauch eines Satzes von 4 Geräten bezieht sich auf nur 6.4W/h. Dieser ultra-energiesparende Stromverbrauch führt zu einer jährlichen Stromrechnung von nur rund 4,2€.
Weniger Energieverbrauch, aber mehr Stromverbrauch für andauernde
Ventilation...
Eliminiert das nicht den Spareffekt?
Modell | Stromverbrauch | Jährliche Nutzdauer | Stromkosten | Jährliche Stromkosten |
---|---|---|---|---|
"Seseragi®" (4er Satz) | 0.0064kW | 8,760h | 0,21€/kWh |
0.0064kWx8760hx0.23$/kWh Normale Nutzung(Blasstufe 1)3,84€/Jahr |
Zentrale Ventilation |
90W
(Vermutung) |
8,760h | 0,21€/kWh |
0.090kWx8760hx0,21€/kWh |
Klimatisierung in Sommernächten mit dem "Night Purge Mode"
Im Sommer kann es sein, dass die Außentemperatur niedriger ist als die Innentemperatur, z.B. am Morgen oder in der Nacht. In diesem Fall ist es möglich, den "Night Purge Mode" einzuschalten, welcher die warme Luft direkt durch die kühle Außenluft ersetzt, um die Temperatur zu senken. Dieser Modus nimmt der Klimaanlage einiges an Arbeit ab, wodurch Strom gespart werden kann.
Energiesparsimulation [Hokkaido, Asahikawa]
Simulationsausgangstabelle
Teil | Wärmedämmung Spezifikation | Fläche A[m²] | Wärme Penetrationskoeffizient U[W/m²K] | Koeffizient H[-] | Wärmeverlust A · U · H [W/K] | Wärmeverlustkoeffizient Q[W/m²K] |
---|---|---|---|---|---|---|
Decke | Polyurethanschaum 300 mm | 62,11 | 0,11 | 1,0 | 6,865 | 0,049 |
Außenwand | GW16K 105 mm + EPS Brett 50 mm | 110,59 | 0,27 | 1,0 | 29,599 | 0,210 |
Außenwand B | GW16K 105 mm + EPS Brett 50 mm | 0,00 | 0,27 | 1,0 | 0,000 | 0,000 |
Flurbereich | GW16K 25 mm + EPS Brett 50 mm | 23,88 | 0,32 | 1,0 | 7,678 | 0,055 |
Flurbereich B | GW16K 25 mm + EPS Brett 50 mm | 0,00 | 0,32 | 1,0 | 0,000 | 0,000 |
Flur | Starrer Urethanschaum 120 mm | 54,26 | 0,27 | 0,7 | 10,376 | 0,074 |
Flur B | HGW16K 180 mm | 62,11 | 0,26 | 0,7 | 11,164 | 0,079 |
Fundament | EPS Brett 75 mm | - | - | 1,0 | 33,212 | 0,236 |
Fundament B | EPS Brett 75 mm | - | - | 1,0 | 0,000 | 0,000 |
Öffnung | - | 40,25 | - | 1,0 | 187,148 | 1,329 |
Ventilation | Ventilationsfrequenz 0,5-mal (93% Wärmerückgewinnung) | 338,14 | - | 1,0 | 15,181 | 0,108 |
Zu berücksichtigende Fläche | - | 140,82 | - | 1,0 | - | - |
Gesamtes Haus | 301,223 | 2,139 |
Simulationsresultattablle (herkömmliche Ventilation)
0 | Gesamtes Haus | Pro 1 m² |
---|---|---|
Wärmeverlustkoeffizient[W/K] | 345,21 | 2,45 |
Solarerwerbskoeffizient Sommer[-] | 19,195 | 0,075 |
Jährlicher Stromverbrauch Klimabetrieb | Heizen | Kühlen | Gesamt | |||
---|---|---|---|---|---|---|
Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | |
Heizmenge[kWh] | 25,624 | 182,0 | 142 | 1,0 | 25,766 | 183,0 |
Stromverbrauch[kWh/m²] | 10,249 | 72,8 | 28 | 0,2 | 10,278* | 73,0 |
CO² Erzeugung[kg] | 4,909 | 34,9 | 4923,1 | 35,0 | 9833 | 69,8 |
*Jährlicher Stromverbrauch pro 1 m² Wohnfläche
Simulationsresultattablle ("Seseragi®")
0 | Gesamtes Haus | Pro 1 m² |
---|---|---|
Wärmeverlustkoeffizient[W/K] | 301,22 | 2,14 |
Solarerwerbskoeffizient Sommer[-] | 19,195 | 0,075 |
Jährlicher Stromverbrauch Klimabetrieb | Heizen | Kühlen | Gesamt | |||
---|---|---|---|---|---|---|
Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | |
Heizmenge[kWh] | 20,724 | 147,2 | 334 | 2,4 | 21,057 | 149,5 |
Stromverbrauch[kWh/m²] | 8,289 | 58,9 | 67 | 0,5 | 8,356* | 59,3 |
CO² Erzeugung[kg] | 3,971 | 28,2 | 4002,6 | 28,4 | 7973 | 56,6 |
*Jährlicher Stromverbrauch pro 1 m² Wohnfläche
Die Simulation des Energiespareffekts des Seseragis resultiert in
einem gesamt Ersparnis von
1.922 kWh/m²
Stromverbrauch pro Quadratmeter Wohnfläche.
Simulationsgraphen monatlich
Herkömmliche Ventilation
0 | Januar | Februar | März | April | Mai | Juni | Juli | August | September | Oktober | November | Dezember | Gesamt |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Heizen DD[°C・Tag] | 641,66 | 559,63 | 464,02 | 255,34 | 94,33 | 25,14 | 3,06 | 1,80 | 20,89 | 134,33 | 324,34 | 568,16 | 3092,71 |
Monatlicher Prozentsatz[%] | 20,75 | 18,10 | 15,00 | 8,26 | 3,05 | 0,81 | 0,10 | 0,06 | 0,68 | 4,34 | 10,49 | 18,37 | 100,00 |
Kühlen DD[°C・Tag] | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 3,20 | 9,21 | 2,09 | 0,00 | 0,00 | 0,00 | 0,00 | 14,50 |
Monatlicher Prozentsatz[%] | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 22,07 | 63,52 | 14,41 | 0,00 | 0,00 | 0,00 | 0,00 | 100,00 |
Ölverbrauch[ℓ] | 607,9 | 530,2 | 439,6 | 241,9 | 89,4 | 23,8 | 2,9 | 1,7 | 19,8 | 127,3 | 307,3 | 538,2 | 2929,9 |
Heizenergie[kWh] | 5316,3 | 4636,6 | 3844,5 | 2115,5 | 781,5 | 208,3 | 25,3 | 14,9 | 173,1 | 1113,0 | 2687,2 | 4707,3 | 25623,6 |
Kühlungsenergie[kWh] | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 41,3 | 119,0 | 27,0 | 0,0 | 0,0 | 0,0 | 0,0 | 187,3 |
Energieverbrauch
Januar: 5316kWh
"Seseragi®"
0 | Januar | Februar | März | April | Mai | Juni | Juli | August | September | Oktober | November | Dezember | Gesamt |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Heizen DD[°C・Tag] | 612,90 | 533,64 | 435,17 | 228,25 | 76,24 | 17,90 | 1,56 | 0,67 | 13,01 | 111,09 | 296,76 | 539,40 | 2866,59 |
Monatlicher Prozentsatz[%] | 21,38 | 18,62 | 15,18 | 7,96 | 2,66 | 0,62 | 0,05 | 0,02 | 0,45 | 3,88 | 10,35 | 18,82 | 100,00 |
Kühlen DD[°C・Tag] | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 7,94 | 17,41 | 9,96 | 0,86 | 0,00 | 0,00 | 0,00 | 36,17 |
Monatlicher Prozentsatz[%] | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 21,95 | 48,13 | 27,54 | 2,38 | 0,00 | 0,00 | 0,00 | 100,00 |
Ölverbrauch[ℓ] | 506,6 | 441,1 | 359,7 | 188,7 | 63,0 | 14,8 | 1,3 | 0,5 | 10,8 | 91,8 | 245,3 | 445,9 | 2369,6 |
Heizenergie[kWh] | 4430,9 | 3857,9 | 3146,0 | 1650,1 | 551,2 | 129,4 | 11,3 | 4,8 | 94,1 | 803,1 | 2145,4 | 3899,5 | 20723,6 |
Kühlungsenergie[kWh] | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 74,4 | 163,1 | 93,3 | 8,1 | 0,0 | 0,0 | 0,0 | 338,8 |
Energieverbrauch
Januar: 4430kWh
Jährliches Ersparnis mit dem "Seseragi®"
Unter Bedacht von Energie- und Stromkosten ist zu sehen, dass der
Spareffekt des Seseragis
ca. 20% einspart.
Stromspar-
unterschied
-882,89€
Heiz-
Strom-
rechnung
[0,18€/1kWh]
Energiesparsimulation [Tokio]
Simulationsausgangstabelle (herkömmliche Ventilation)
Teil | Wärmedämmung Spezifikation | Fläche A[m²] | Wärmepenetrationskoeffizient U[W/m²K] | Koeffizient H[-] | Wärmeverlust A・U・H・[W/K] | Wärmeverlustkoeffizient Q[W/m²K] |
---|---|---|---|---|---|---|
Decke | Hochleistungs phenolischer Schaum 200 mm | 47,67 | 0,11 | 1,0 | 5,118 | 0,052 |
Außenwand | Hochleistungs phenolischer Schaum 90&45 mm | 143,22 | 0,27 | 1,0 | 38,666 | 0,395 |
Flurbereich | Hochleistungs phenolischer Schaum 25&45 mm | 9,18 | 0,27 | 1,0 | 2,497 | 0,026 |
Fundament | Hochleistungs phenolischer Schaum 100 mm | - | - | 1,0 | 21,698 | 0,222 |
Öffnung | - | 35,90 | - | 1,0 | 24,442 | 0,250 |
Ventilation | Ventilationsfrequenz 0,6-mal | 282,36 | - | 1,0 | 59,296 | 0,607* |
Zu beachtende Fläche | - | 97,77 | - | 1,0 | - | - |
Gesamtes Haus | 151,717 | 1,552 |
*Wärmeverlustkoeffizient durch Ventilation
Jährlicher Stromverbrauch Klimatisierung | Heizung | Kühlung | Gesamt | |||
---|---|---|---|---|---|---|
Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | |
Heizmenge[kWh] | 7301,2 | 74,7 | 4816,7 | 49,3 | 12117,9 | 124,0 |
Stromverbrauch[kWh/m²] | 3650,6 | 37,4 | 1605,6 | 16,4 | 5256,2* | 53,8 |
CO² Erzeugung[kg] | 1233,9 | 12,6 | 542,7 | 5,6 | 1776,5 | 18,2 |
*Jährlicher gesamt Stromverbrauch pro 1 m² Wohnfläche
Simulationsausgangs- und Resultattabllen ("Seseragi®")
Teil | Wärmedämmung Spezifikation | Fläche A[m²] | Wärmepenetrationskoeffizient U[W/m²K] | Koeffizient H[-] | Wärmeverlust A・U・H・[W/K] | Wärmeverlustkoeffizient Q[W/m²K] |
---|---|---|---|---|---|---|
Decke | Hochleistungs phenolischer Schaum 200 mm | 47,67 | 0,11 | 1,0 | 5,118 | 0,052 |
Außenwand | Hochleistungs phenolischer Schaum 90&45 mm | 143,22 | 0,27 | 1,0 | 38,666 | 0,395 |
Flurbereich | Hochleistungs phenolischer Schaum 25&45 mm | 9,18 | 0,27 | 1,0 | 2,497 | 0,026 |
Fundament | Hochleistungs phenolischer Schaum 100 mm | - | - | 1,0 | 21,698 | 0,222 |
Öffnung | - | 35,90 | - | 1,0 | 24,442 | 0,250 |
Ventilation | Ventilationsfrequenz 0,6-mal | 282,36 | - | 1,0 | 59,296 | 0,150* |
Zu beachtende Fläche | - | 97,77 | - | 1,0 | - | - |
Gesamtes Haus | 151,717 | 1,552 |
*Wärmeverlustkoeffizient 0,45 W/m²K Reduktion
Jährlicher Stromverbrauch Klimatisierung | Heizen | Kühlen | Gesamt | |||
---|---|---|---|---|---|---|
Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | Gesamtes Haus | Pro 1 m² | |
Heizmenge[kWh] | 4068,7 | 41,6 | 1994,5 | 20,4 | 6063,2 | 62,0 |
Stromverbrauch[kWh/m²] | 2034,4 | 20,8 | 664,8 | 6,8 | 2699,2* | 27,6 |
CO² Erzeugung[kg] | 687,6 | 7,0 | 224,7 | 2,3 | 912,3 | 9,3 |
*Jährlicher gesamt Stromverbrauch pro 1 m² Wohnfläche
Die Simulation des Energiespareffekts des Seseragis resultiert in
einem gesamt Ersparnis von
2.557 kWh/m²
Stromverbrauch pro Quadratmeter Wohnfläche.
Neben Heizkosten hat Tokio auch hohe Kühlkosten!!
Simulationsgraphen monatlich
Herkömmliche Ventilation
0 | Januar | Februar | März | April | Mai | Juni | Juli | August | September | Oktober | November | Dezember | Gesamt |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Heizen DD[°C・Tag] | 265,79 | 237,54 | 149,99 | 44,56 | 6,41 | 0,04 | 0,00 | 0,00 | 0,00 | 7,39 | 76,08 | 183,37 | 971,17 |
Monatlicher Prozentsatz[%] | 27,37 | 24,46 | 15,44 | 4,59 | 0,66 | 0,00 | 0,00 | 0,00 | 0,00 | 0,76 | 7,83 | 18,88 | 100,00 |
Kühlen DD[°C・Tag] | 0,00 | 0,00 | 0,00 | 2,17 | 23,52 | 62,99 | 173,45 | 194,22 | 114,88 | 14,64 | 0,28 | 0,00 | 585,95 |
Monatlicher Prozentsatz[%] | 0,00 | 0,00 | 0,00 | 0,37 | 4,01 | 10,75 | 29,90 | 33,15 | 19,60 | 2,50 | 0,05 | 0,00 | 100,00 |
Ölverbrauch[ℓ] | 228,5 | 204,2 | 128,9 | 38,3 | 5,5 | 0,0 | 0,0 | 0,0 | 0,0 | 6,4 | 65,4 | 157,6 | 834,8 |
Heizenergie[kWh] | 1998,2 | 1785,8 | 1127,6 | 335,0 | 48,2 | 0,3 | 0,0 | 0,0 | 0,0 | 55,5 | 572,0 | 1378,6 | 7301,2 |
Kühlungsenergie[kWh] | 0,0 | 0,0 | 0,0 | 17,9 | 193,2 | 517,6 | 1425,4 | 1596,0 | 944,0 | 120,3 | 2,3 | 0,0 | 4816,7 |
Energieverbrauch
Januar: 1998 kWh
"Seseragi®"
0 | Januar | Februar | März | April | Mai | Juni | Juli | August | September | Oktober | November | Dezember | Gesamt |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Heizen DD[°C・Tag] | 296,47 | 265,11 | 176,53 | 56,43 | 8,68 | 0,06 | 0,00 | 0,00 | 0,00 | 10,17 | 92,55 | 211,40 | 1117,41 |
Monatlicher Prozentsatz[%] | 26,53 | 23,73 | 15,80 | 5,05 | 0,78 | 0,01 | 0,00 | 0,00 | 0,00 | 0,91 | 8,28 | 18,92 | 100,00 |
Kühlen DD[°C・Tag] | 0,00 | 0,00 | 0,00 | 0,00 | 11,4 | 42,00 | 140,83 | 159,70 | 87,70 | 5,08 | 0,00 | 0,00 | 14,50 |
Monatlicher Prozentsatz[%] | 0,00 | 0,00 | 0,00 | 0,00 | 2,57 | 9,47 | 31,76 | 36,02 | 19,78 | 1,15 | 0,00 | 0,00 | 100,00 |
Ölverbrauch[ℓ] | 123,4 | 110,4 | 73,5 | 23,5 | 3,6 | 0,0 | 0,0 | 0,0 | 0,0 | 4,2 | 38,5 | 88,0 | 465,2 |
Heizenergie[kWh] | 1079,5 | 965,3 | 642,8 | 205,5 | 31,6 | 0,2 | 0,0 | 0,0 | 0,0 | 37,0 | 337,0 | 769,8 | 4068,7 |
Kühlungsenergie[kWh] | 0,0 | 0,0 | 0,0 | 0,0 | 50,9 | 187,5 | 628,8 | 713,1 | 391,6 | 22,7 | 0,0 | 0,0 | 1994,5 |
Energieverbrauch
Januar: 1079 kWh
Jährliches Ersparnis mit dem "Seseragi®"
Unter Bedacht von Energie- und Stromkosten ist zu sehen, dass der
Spareffekt des Seseragis
ca. 50% einspart.
Stromspar-
unterschied
-1.096,27€
Heiz-
Strom-
rechnung
[0,18€/1kWh]
Analyse des Wärmespeichers
Wärmespeicher des Seseragis
Rekuperativer Keramikwärmespeicher
Aufgrund der alternierenden Lüfterrotation des Seseragis ist die Temperaturdifferenz zwischen dem Wärmespeicher und der hindurchströmenden Luft weniger als 2 bis 3°C. Diese Temperaturdifferenz ist zu gering, um den Taupunkt zu erreichen. Daher kommt es nicht zu Kondensation.
Wärmespeicher eines wärmerückgewinnenden Ventilationssystems mit Anschlüssen
【Verbrauchsware】Papierwärmespeicher
Bei wärmerückgewinnenden Ventilationssystemen mit Anschlüssen ist der Wärmespeicher wie ein Kartenhaus: mehrere Ebenen von dünnem Papier. Die Luft strömt durch jede Ebene, wo sie beidseitig Wärme und Feuchtigkeit austauscht.
Hierbei entsteht ein großer Temperaturunterschied, weil Innen- und Außenluft in direkten Kontakt miteinander kommen. Die warme Luft kühlt rapide ab, fällt unter den Taupunkt und es kommt zu Kondensation.
Kondensation findet statt, weil sich Luft mit einem Temperatur-
unterschied
von 20°C vermischt.
Verschmutzungen wie z.B. Staub können sich aufgrund der gefurchten Oberfläche leicht in der Kartenhausstruktur ansammeln. Im Zusammenhang mit der Temperaturdifferenz kommt es zu Kondensation. Wenn das passiert, entsteht Schimmel. Da das Material einfaches Papier ist, ist eine Ausbreitung des Schimmels zu erwarten.
Hygienische Probleme bei verrohrten wärmerückgewinnenden Ventilationssystemen
"Seseragi®"
Das "Seseragi®" wird separat installiert und verteilt daher keine unreine Luft im ganzen Haus.
Wärmerückgewinnendes Ventilationssystem mit Anschlüssen
Im Fall von zentraler wärmerückgewinnender Ventilation passiert die gesamte Luft durch den Wärmespeicher. Frische Luft gerät in direkten Kontakt mit der verbrauchten Luft, die durch das gesamte Haus gewandert ist, inklusive Toilette und Küche.
Diagrammdarstellung
Mikroskopvergrößerung
Wasserdampf, sowie Luft verunreinigt durch Toilettengeruch,
VOC und CO2, gelangen
erneut durch den Papierfilter mit der einströmenden Luft in den Raum.
Ein Teil der Luft entweicht aus dem System. Der Korrektionsfaktor für
die Effizienz der Wärmerückgewinnung zeigt eine Undichtheit von 10% in
den meisten Produkten auf (Korrektionsfaktor 0.9).
Instandhaltung
Konzipiert für einfache Instandhaltung
Komfortable und saubere Ventilation benötigt reguläre Instandhaltung. Das "Seseragi®" ist mit Priorität auf einfacher Instandhaltung konzipiert, um dem Kunden eine Last abzunehmen. Hierdurch kann es äußerst hygienisch und ökonomisch Wärmerückgewinnung betreiben.
Das "Seseragi®" wird an der Wand angebracht und kann bequem abgenommen werden.
Der neue Lüfter "Gauß Fan 03" des Seseragis ist komplett wasserfest
(IP 68 konform). Nicht nur der keramische Wärmespeicher, sondern auch
der Lüfter sind waschbar.
Waschmaschinenfest bis 40°C
Bei Ventilationssystemen mit Anschlüssen kann die Instandhaltung der
an der Decke angebrachten Leitungen nur von einem Spezialisten
durchgeführt werden.
Selbst wenn der Filter ausgetauscht wird, verbleiben Staub und
Schimmel in der Leitung und auf den Lüfterblättern. Das führt zur
Zirkulation von verschmutzter Luft und ruft gesundheitliche Schäden
hervor.
Instandhaltung ist eine gesundheitliche und finanzielle Belastung.
Ventilation mit Leitungen: Blick in die Leitungen.
Staub und Schimmel sammeln sich innerhalb der Leitungen und auf den Lüfterblättern an. Der Wärmespeicher ist relativ einfach zu ersetzen, jedoch können die Leitungen und die kleinen Lüfterblätter nur unter großem Aufwand gereinigt werden. Selbst wenn der Wärmespeicher ausgetauscht wird, verbleiben Verunreinigungen im Innern der Leitungen, welche nie wieder in ihren original, sauberen Zustand zurückkehren werden.
Luftauffrischer・Pollen・Feinstaub
"Seseragi®"
Das "Seseragi®" ist mit hochleistungs Filtern ausgestattet, die 98% der Pollen abweisen. Dank der feinporigen Textur, die nicht einmal Pollen vorbei lässt, werden auch Staub und Schimmel Sporen abgefangen.
Herkömmliche Ventilation
Herkömmliche Ventilationssysteme haben grobe Filter, was Pollen und Staub eintritt gewährt.
Hochleistungsfilter gegen Pollen und Feinstaub
Wir haben das "Seseragi®" mit einem luftauffrischendem Filter versehen, welcher 98% der feinen Pollen entfernt. Dieser Filter hat eine Struktur bestehend aus zwei Schichten, welche die Luft in zwei Schritten reinigt: Zuerst werden Staubpartikel von einem Filter mittlerer Leistung entfernt. Die zweite Schicht entfernt nun Pollen mit einem Hochleistungsfilter. Auf diese Weise kann die Dauerhaltbarkeit des Hochleistungsfilters signifikant gesteigert werden, sowie die Menge an Pollen, Feinstaub und anderen schädlichen Partikeln, die ins Haus geraten stark reduziert werden und so ein sauberes, gesundes Umfeld bewahrt werden.

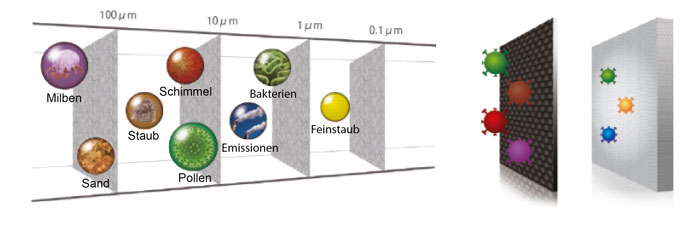

◆Typische Staubpartikel
Staub
Pollen
Schimmel
Tierhaare
Milben
Feinstaub
Entfernt über 99% schädlicher Substanzen
Seseragis Hochleistungsfilter
Neues Design seit Mai 2019
◆Virus-Sterilisationsfilter
Schutz vor
Staub
Pollen
Schimmelsporen
Zeckenrückstände
Tierhaare
Viren
◆Virus-Sterilisationsfilter + PM2.5
Schutz vor
Staub
Pollen hoch-wirksam
Schimmelsporen
Zeckenrückstände
Tierhaare
Feinstaub
Viren
Der Virus-Sterilisationsfilter ist ein Produkt der Nikki-Universal
Co., Ltd.
Weitere Informationen finden Sie hier:
https://www.n-u.co.jp/jp/products/enzymefilter/
◆Feinstaub・Pollenfilter
Schutz vor
Staub
Pollen
Schimmel
Milben
Tierhaare
Feinstaub
◆Staubfilter
Schutz vor
Staub
Vorgängerversionen
◆Desodorierungsfilter
Schutz vor
Staub
Pollen
Schimmel
Milben
Tierhaare
Bakterien
Abgase
◆Feinstaub・Pollenfilter
Schutz vor
Staub
Pollen
Schimmel
Milben
Tierhaare
Feinstaub
◆Antibakterieller Filter
Schutz vor
Staub
Pollen
Schimmel
Milben
Tierhaare
Bakterien
◆Staubfilter
Schutz vor
Staub
Shop
Sie können den am besten geeigneten Filter Ihrem persönlichen Umfeld entsprechend auswählen.
Mehr Platz zu Hause
Geräte für Ventilation nehmen Platz ein
Mit dem "Seseragi®" kann Platz eingespart werden!
Ventilationssysteme mit Leitungen nehmen viel Platz in Anspruch. Zudem benötigen sie viel Energie, um jeden Raum zu belüften, was zu weiteren Einschränkungen hinsichtlich des Installationsortes führt. Z.B. kann solch ein Gerät aufgrund des Geräuschpegels nicht im Schlafzimmer aufgestellt werden. Sie sehen also, dass Platz nicht den einzigen limitierenden Faktor darstellt, wenn es um die Planung eines Hauses geht. Das leitungsfreie "Seseragi®" wird Ihnen keine Schwierigkeiten im Bezug auf den Installationsort bereiten. Ideal geeignet für schmale Bauten und Renovierungen.
"Seseragi®" Produktspezifikationen
Lüftereinheit
Gauß Fan GF03
Wärmerückgewinnung
93%
Volumenstrom
(Turbo Modus)
80 m³/h
Energieverbrauch
(MAX)
1,6 Wh
Relativer Energieverbrauch
0,04 W/m³・h
Betriebskosten pro Einheit
(1 kWh = 0,29€)
1,53€
Wärmespeicher
Honigwaben Keramik
Cartridge Typ
Durchmesser Wärmespeicher
150 ⌀
Länge Wärmespeicher
150 mm
Erforderliche Wanddicke
(KK2)
110 ~ 380 mm
Äußere Abmessungen Sleeve Rohr
165 mm
Länge Sleeve Rohr
400 mm
